Описание

сокет: LGA1700, название чипсета: Intel B760, форм-фактор: Micro-ATX, производитель процессора: Intel, тип памяти: DDR5 DIMM, количество слотов памяти: 4, Количество слотов M.2: 2, Количество слотов PCI-E x16: 1, Количество слотов PCI x1: 1; беспроводные интерфейсы: Wi-Fi 6E (802.11ax) Bluetooth 5.3; максимальная частота памяти: 5600 МГц, Поддержка SLI/CrossFire: нет.

Технические  характеристики

Тип

материнская плата

Модель

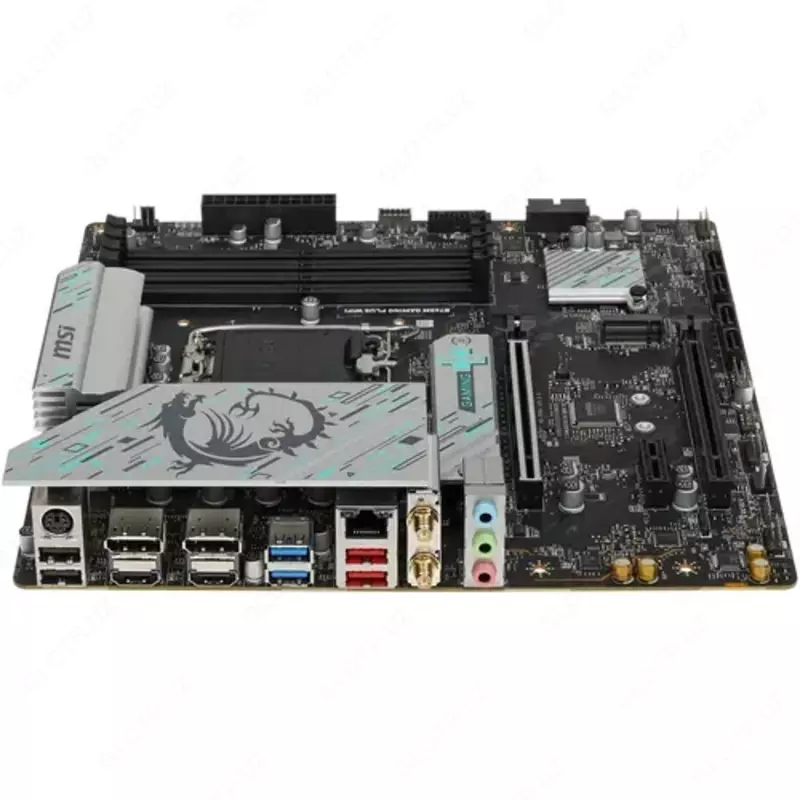

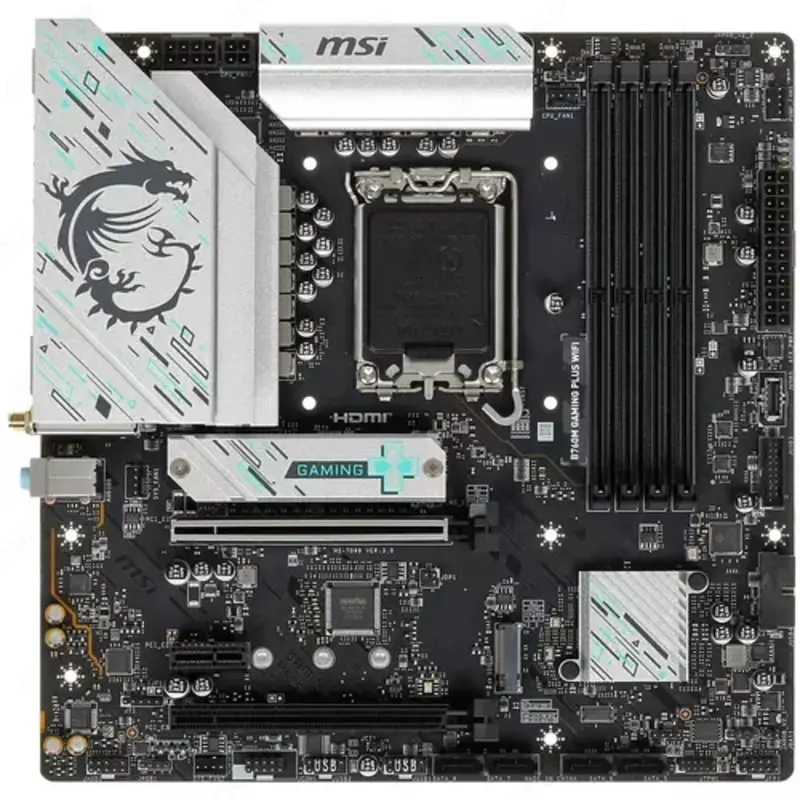

MSI B760M GAMING PLUS WIFI

Год релиза

2023

Форм-фактор и размеры

Форм-фактор

Micro-ATX

Высота

244 мм

Ширина

244 мм

Процессор и чипсет

Сокет

LGA 1700

Чипсет Intel

Intel B760

Совместимые ядра процессоров Intel

Alder Lake, Raptor Lake

Raptor Lake Refresh

Память

Тип поддерживаемой памяти

DDR5

Форм-фактор поддерживаемой памяти

DIMM

Количество слотов памяти

4

Количество каналов памяти

2

Максимальный объем памяти

192 ГБ

Максимальная частота памяти (JEDEC / без разгона)

5600 МГц

Частота оперативной памяти в разгоне

5800 МГц, 6000 МГц, 6200 МГц

6400 МГц, 6600 МГц, 6800 МГц

Слоты расширения

Версия PCI Express

4.0

Слоты PCIe x16

1 x PCIe 4.0 (в режиме x4)

1 x PCIe 4.0 (в режиме x16)

Поддержка SLI / CrossFire

нет

Количество карт в SLI / Crossfire

нет

Количество слотов PCI-E x1

1

Контроллеры накопителей

Поддержка NVMe

есть

Версия PCI Express накопителей

4.0

Количество разъемов M.2

2

Разъемы M.2 (M), PCIe линии процессора

1 x 2242/2260/2280 (PCIe 4.0 x4)

Разъемы M.2 (M), PCIe линии чипсета

1 x 2242/2260/2280 (SATA/PCIe 4.0 x4)

Количество портов SATA

4

Режим работы SATA RAID

0, 1, 5, 10

Другие разъемы накопителей

нет

Порты на задней панели

Порты USB Type-A

2 x USB 2.0

2 x USB 3.2 Gen 1

2 x USB 3.2 Gen 2

Порты USB Type-C

нет

Видеовыходы

2 x DisplayPort, 2 x HDMI

Количество сетевых портов (RJ-45)

1

Количество аналоговых аудиоразъемов

3

Цифровые аудиопорты (S / PDIF)

нет

Разъемы SMA (для антенны Wi-Fi)

есть

Порты PS / 2

комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы

2 x USB 2.0 (9 pin)

2 x USB 3.2 Gen 1 (19 pin)

Внутренние USB Type-C разъемы

1 x USB 3.2 Gen 1

Разъемы питания процессорного охлаждения

1 x 4 pin (кулер)

Разъемы для помпы СЖО (4 pin)

1

Разъемы для корпусных вентиляторов (4 pin)

2

Разъемы для корпусных вентиляторов (3 pin)

нет

Разъемы 5V-D-G (3 pin) для ARGB подсветки

2

Разъемы 12V-G-R-B (4 pin) для RGB подсветки

1

Разъем M.2 (E) для модулей беспроводной связи

есть

Разъем RS-232 (COM)

есть

Интерфейс LPT

нет

Аудио

Звуковая схема

7.1

Чипсет звукового адаптера

Realtek ALC897

Сеть

Скорость сетевого адаптера

2.5 Гбит/с

Сетевой адаптер

Realtek RTL8125BG

Стандарт Wi-Fi

6E (802.11ax)

Версия Bluetooth

5.3

Питание и охлаждение

Основной разъем питания

24 pin

Разъем питания процессора

8 pin + 4 pin

Количество фаз питания

12+1+1

Пассивное охлаждение

1 x M.2 слот, зона VRM, чипсет

Активное охлаждение

нет

Дополнительная информация

Кнопки на плате

нет

Подсветка элементов платы

нет

ПО для синхронизации подсветки

MSI Mystic Light

Количество слоев печатной платы

6

Особенности, дополнительно

поддержка Intel XMP

Комплектация

антенна Wi-Fi, документация

задняя планка, кабель SATA

крепеж для разъема M.2

Гарантия 1 год.
